产品描述

一、产品概述：

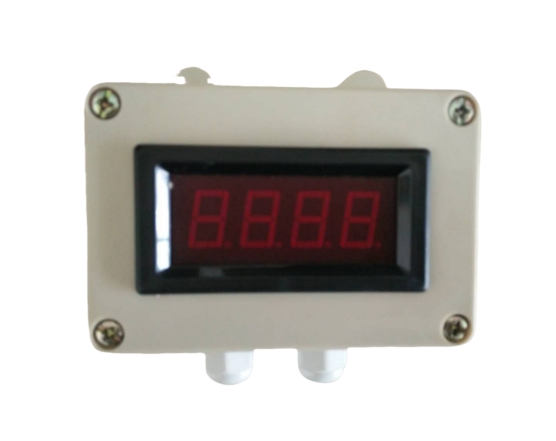

1、XTWX/S-231APG-SX隔离型温度变送器是回路供电的两线制温度变送器。它接受标准分度号的热电阻/热电偶输入信号，产生与被测温度呈线性的标准直流电流（4～20mADC）输出信号，实现对各种现场温度的测量与信号传输；

2、XTWX/S-231APG-SX隔离型温度变送器测量精度、传输距离以及抗干扰能力都优于其它同类测温仪表。

二、产品主要性能特点：

1、XTWX/S-231APG-SX隔离型温度变送器具有线性化电路，其输出直流电流信号与被测温度呈线性关系；

2、变送器采用防水型外壳，能耐腐蚀、防振动，使用环境温度范围宽；

3、该仪表具有4～20mADC大信号电流传输，信号传输失真小，抗干扰能力强，传输距离远的优点；

4、该仪表具有静态功耗小，可与安全栅构成本质安全型防爆系统，直接安装在危险场所；采用铝合金盒可组成隔爆变送系统；

5、采用两线制及一般铜导线传输，可节省昂贵的补偿导线费用。

三、产品主要技术指标：

1、基本精度：

①热电阻：优于+0.2%FS或+0.5%FS，

②热电偶：优于+0.3%FS或+0.5%FS；

2、适用测温元件：Pt10、Pt100、Pt200、Pt1000、CU50、CU53、CU100、BA1、BA2、K、E、S、J、T等；

3、输出信号：4～20mADC直流电流信号，与被测温度呈线性关系，二线制传输；

4、电源电压：24VDC，并具有反向保护功能。隔离型电源要求18～45Vdc；

5、负载电阻（RL）：当信号为4～20mADC输出，并保证恒流的条件下，负载电阻RL与供电压Vs之间的关系是：RL=Vs-12/0.02Ω，正常为250 Ω；

6、环境温度影响（温漂）：在规定的环境温度内，温度每变化10℃，输出变化小于量程的0.1%。
