一、 概述

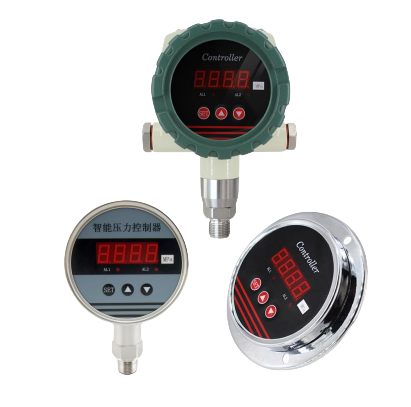

智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的 A/D 转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。该智能数字压力控制器使用灵活，操作简单，安全可靠。广泛应用于水电，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。

二、 特点

◆100 标准仪表安装

◆4 位 LED 显示,无视值误差

◆控制点现场设定

◆两路控制点继电器输出

◆4~20mA 标准信号输出（可选）

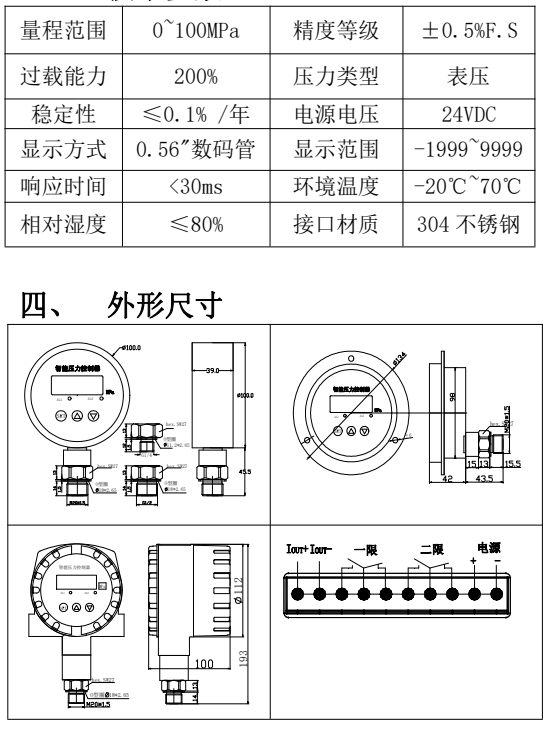

三、 技术参数

五、 安装

5.1 机械连接

可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

注:量程小于 100KPa 时必须垂直安装.

5.2 电气连接为了防止电磁干扰的影响应注意以下事项：线路连接尽量短 ，采用屏蔽线，尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线，若用微型软管安装，壳体必须单独接地

六、 设置功能

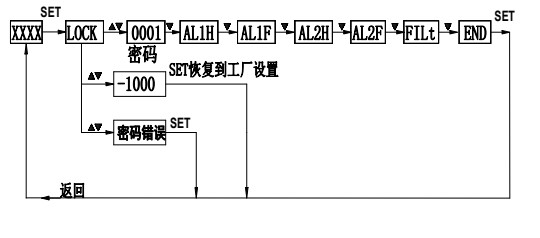

                 AL1H 此值为开关 1 吸合值 AL1F 此值为开关 1 释放值AL2H 此值为开关 2 吸合值 AL2F 此值为开关 2 释放值FILt此值为显示滤波系数，防止因压力波动导致显示跳动。滤波系数越大，显示越稳定，但越滞后。3~10可选END 保存退出

注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与

释放值的差值为开关点的回差。

例：要设定开关点 1 为上限报警输出（常开功

能）在 4Mpa 吸和，小于 3.95Mpa 断开，；开关点 2

为下限报警输出（常闭功能） 在 10Mpa 断开，低于 9.95Mpa 吸和：进入菜单：设定AL1H=4.00 AL1F=3.95 AL2H=9.95 AL2F=10.00●按下“SET”键 ●显示“LOCK” （提示输入密码）

●按▲或▼键输入密码“1”，●按下“SET”键确认

●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、

AL2H、AL2F、END）

●按下“SET”键进入所选菜单。●按▲或▼键更改设置

●按下“SET”键确认，若需要，再用▲或▼键选择其他菜单进行修改。

●修改完成后选择“END”，按“SET”键确认保存退出

●若 30 秒无键按下，则自动退出设置状态，但是不保存所修改的数据。

七、 使用须知

仪表储藏与使用适宜在环境温度为-20℃~70℃, 现对湿度小于 80%的场合. 仪表接头在连接管路时应同心平服. 仪表连接电源时应参照 5.2 电气连接进行操作, 在确认操作无误后方可接通电源进行运行.u拆卸仪表时，不可对仪表壳体施力。
